电磁除铁器电源箱线路图

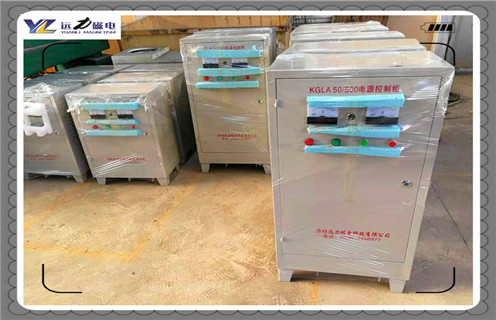

电磁除铁器电源箱线路图，远力磁电生产的电磁除铁器电源箱(柜)采用桥式整流电路，输入电压为220V或380V，直流输出端与负载磁铁线圈形式固定闭合回路，并附有续流二极管，以防二次过压损坏设备。控制部分采用先进的集成电路，线性好，可在线路板上限流，带隔离，调整方便。

一、电磁除铁器电源箱线路使用过程及注意事项

1、检查负载(电磁线圈)正常情况下，线圈接线至接线端子的输出端。

2、接入电源前应将控制箱面板上的电源开关拨至关(或OFF)，“输出调节”电位器应左旋至最小。

3、将220V(或380V)电源接入KGLA接线端子的“电源”上。

4、将电源开关拨至开(或ON)上，此时电源指示灯亮。

5、将“输出调节”电位器慢慢右旋使用电流表或电压表指示在额定数值上，工作正常。

6、停止使用时应先将“输出调节”电位器左旋为零，然后电源开关关置于关(或OFF)状态，操作完毕。
