永磁除铁器使用说明书

产品分类：永磁除铁器
品牌：远力

产品简介：一、永磁除铁器说明书概述 RCYB系列悬挂式永磁除铁器是一种结构简单，使用方便，无需维修，运行可靠，成本低，效果良好的磁分离装置，

订购热线：138-696-11251

产品详情

一、永磁除铁器说明书概述

RCYB系列悬挂式永磁除铁器是一种结构简单，使用方便，无需维修，运行可靠，成本低，效果良好的磁分离装置，它由磁系、壳体等部分组成，是环保、高效节能型除铁设备。
永磁除铁器主要应用于各种皮带运输机，悬挂在落料端或皮带中部从而达到除铁的目的。用于水泥行业、化工、煤炭、小型矿山、建筑材料、木材加工、铸造型砂处理以及其它物料中的除铁，并能够保证下道工序顺利进行。

二、永磁除铁器结构及工作原理

永磁除铁器的磁源采用铁氧体和钕铁硼高性能强磁材料组成复合磁系，它产生的磁场强度高，磁场深度大，使用年限长，磁极组均布在工作面组成平面磁系。
永磁除铁器悬挂在皮带运输机一端(见安装示意图)，当铁磁性物质经过永磁铁下方时，磁性物料(铁杂物)就牢固吸附在永磁除铁器上，而非磁性物料就掉落在所需的工作位置上，从而达到了除铁的目的。

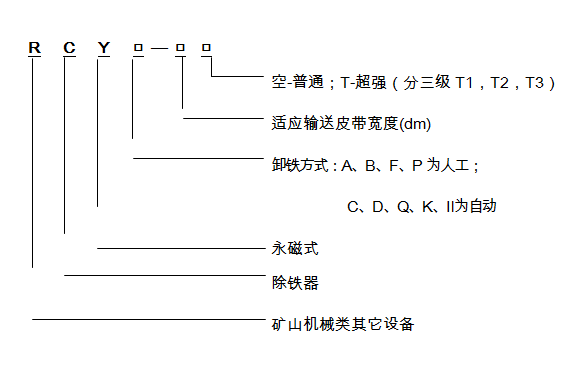

三、永磁除铁器名称及规格说明

三、永磁除铁器外形及安装示意图

四、永磁除铁器型号及其参数

项目参数型号	适应带宽 (mm)	悬挂高度 ≤mm	适应带速 ≤m/s	物料厚度 ≤mm	重量 (kg)	外形尺寸 (L×W×H)mm
项目参数型号	适应带宽 (mm)	悬挂高度 ≤mm	适应带速 ≤m/s	物料厚度 ≤mm	重量 (kg)	L	D	H
RCYB-4	400	125	4.5	60	115	400	300	230
RCYB-4-1	400	75		30	65	400	250	140
RCYB-5	500	150		90	206	500	350	260
RCYB-5-1	500	100		50	96	500	260	160
RCYB-6	600	175		120	295	600	450	280
RCYB-6-1	600	130		60	158	600	350	180
RCYB-6.5	650	200		150	450	650	600	300
RCYB-8	800	250		200	680	950	950	380
RCYB-8-1	800	300		150	550	800	600	300
RCYB-10	1000	350		250	1180	1100	1000	380
RCYB-12	1200			300	1670	1300	1340	420
RCYB-14	1400	400		350	2350	1500	1500	420
RCYB-16	1600	450		400	2850	1750	1750	460

型项目号参数		适应带宽 mm	额定吊高 mm	磁场强度 mT	适应带速 ≤m/s	重量 kg
RCY8-6.5	T1	650	200	90	4.5	450
	T2			120		500
	T3			150		550
RCYB-8	T1	800	250	90		680
	T2			120		730
	T3			150		780
RCYB-10	T1	1000	300	90		1180
	T2			120		1230
	T3			150		1280
RCYB-12	T1	1200	350	90		1670
	T2			120		1720
	T3			150		1770
RCYB-14	T1	1400	400	90		2350
	T2			120		2400
	T3			150		2450
