皮带除铁器的构造

皮带除铁器的构造，皮带除铁器广泛用语冶金、矿山、选煤厂、电厂、陶瓷、玻璃、水泥、建材、化工、食品及饲料加工行业，在新兴的垃圾处理工业中，也需要除铁器回收废物中的钢铁。除铁器已在各大型钢铁企业，以及金属矿山、电厂、轻工、耐火材料等行业使用，并发挥巨大的作用。 除铁器适用于各行业输料除铁，可实现连续不断的吸、弃铁。被皮带输送机输送的散状物料，通过安装在尾部支架上的磁选机(即旋转的直流磁铁)时，物料中的铁磁杂物被吸，由弃铁胶带将铁磁杂物拽至电动滚筒卸下，达到自动除铁的目的。

一、皮带除铁器的构造

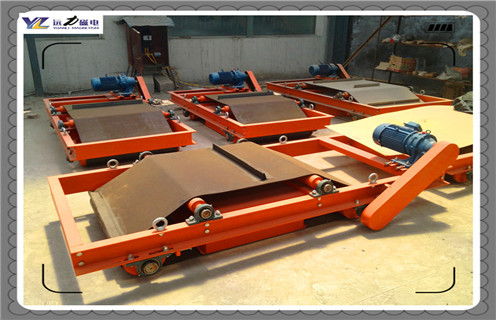

1、带式永磁除铁器从结构方面看主要包括电机，机架，主、从动滚筒，托辊，皮带(带有刮条)以及永磁系几个部分。

2、在除铁器运行的时候，主、从动滚筒及托辊在电机的驱动下带动皮带绕着永磁系运转。永磁系在不锈钢箱中安置并通过轭铁在机架上固定。轭铁要求有足够的厚度，其厚度应确保轭铁有通过整个磁系磁通的能力，厚度的大小一般在20-150毫米。

3、组成永磁系的是以钕铁硼为材料制成的磁块，其跟轭铁所构成了特殊的磁路，使得磁系在同样的悬挂高度及场强条件下的透磁深度更深，磁场有着更大的有效吸附面积，并且都集中于除铁器的下方，能够降低漏磁情况的发生几率，避免铁件被吸附到除铁器旁边的情况。

4、这种除铁器设备的主动和从动滚筒均紧靠着永磁系的两侧位置，且主动和从动滚筒的直径都在200-325毫米，这样一来整个除铁器从结构上来看更为紧凑合理，能适应更多的安装场合。
