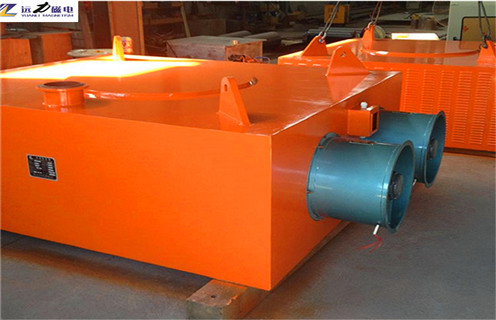

悬挂式风冷皮带电磁除铁器安装示意图，RCDA系列干式电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。其内部采用电工专用树脂浇注，自冷式全密封结构，具有磁透深度大，吸力强等特点。它一般安装于皮带输送机的头部和中部。将混杂在物料中的铁件吸起，达到清除的目的，保护破碎机、研磨机等正常工作。所以该系列除铁器广泛应用于煤炭、电力、矿山、冶金、建材、化工等行业。
一、悬挂式风冷皮带电磁除铁器安装示意图
1.安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2.检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
3.安装方式：除铁器有两种安装方式
(1)倾斜安装
安装在皮带机头，当带速较快时(大于2m/s)，除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
1.工字梁 2.行走小车 3.吊具 4.除铁器本体
磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
一般S=R(+300/-200) 倾斜角度5°～15°左右。
(2)水平安装
除铁器行走小车的运行方向与输送皮带运行方向垂直，用于行走小车带动除铁器脱离皮带后清除铁磁杂物。可安装在输送带上方(在除铁器下方宜安装非导磁直托辊)。
除铁器磁芯中心与皮带中心于同一垂线上。
