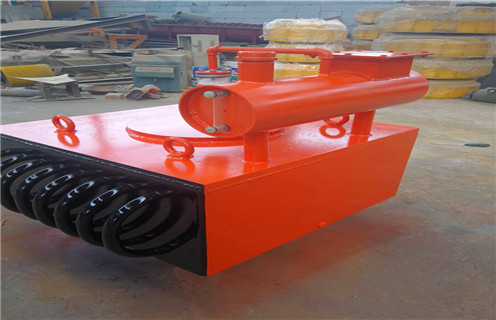

海南悬挂式油冷式电磁除铁器构造电气工作原理_海南悬挂式油冷式电磁除铁器加多少号油_选型，RCDF系列油冷式电磁自卸除铁器可清除混杂在散状非磁性物料中的铁磁性物品。它是一种全密封油浸自卸式电磁除铁器，具有防尘、防雨、连续工作、维护费用低、使用方便、吸力强等特点。它一般安装于皮带输送机的头部和中部。将混杂在物料中的铁件吸起后由卸铁皮带抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。所以该系列除铁器广泛虑用了于水泥、电力、矿山、冶金、建材、化工等行业。
一、海南悬挂式油冷式电磁除铁器构造电气工作原理_海南悬挂式油冷式电磁除铁器加多少号油_选型产品特点

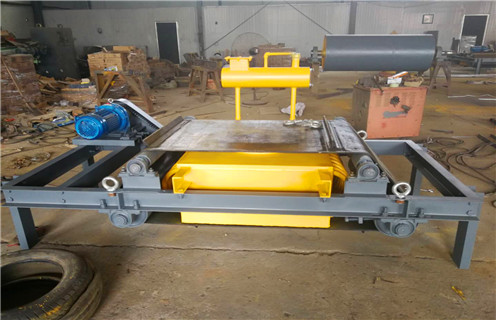

RCDF系列油冷自卸式电磁除铁器由除铁器本体和卸铁机构两部分组成。卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主 从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。
二、海南悬挂式油冷式电磁除铁器构造电气工作原理_海南悬挂式油冷式电磁除铁器加多少号油_选型安装
1.安装前先检查电磁除铁器的线圈绝缘电阻应不低于lO兆欧，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2.检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
3.安装方式：除铁器有两种安装方式，见图二和图三。
(1)倾斜安装
安装在皮带机头。当带速较快时(大于2m/s)，除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
两种吊装方式:
·QX-A 式吊装 四条链索挂在双轨或单轨滚轮架上
·QX-B 式吊装 四条拉杆分别吊在四个固定吊钩上
磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
一般S=R(+300/-200) 倾斜角度5°～15°左右。
